YATO Phasenfinder

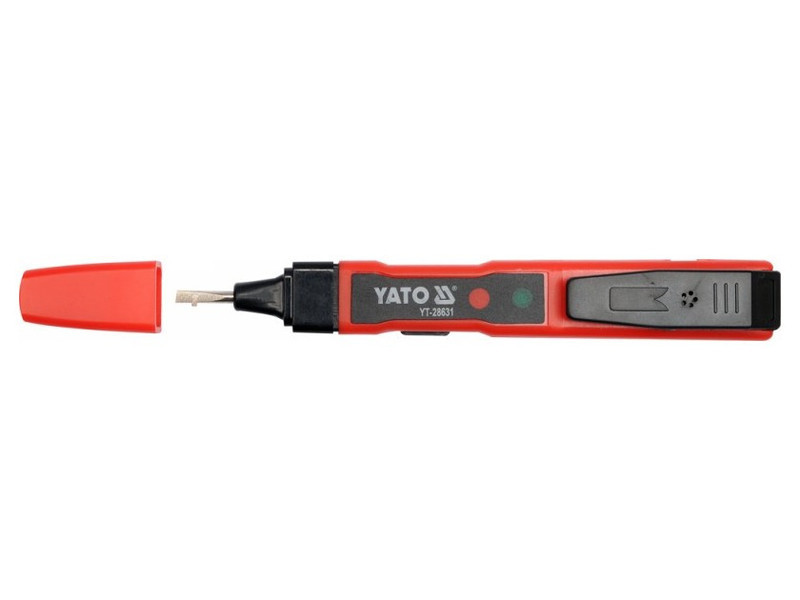

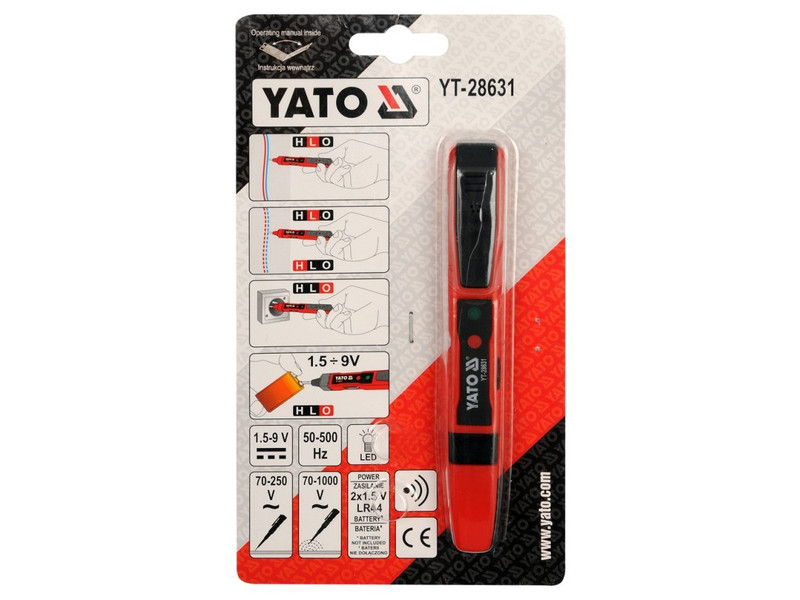

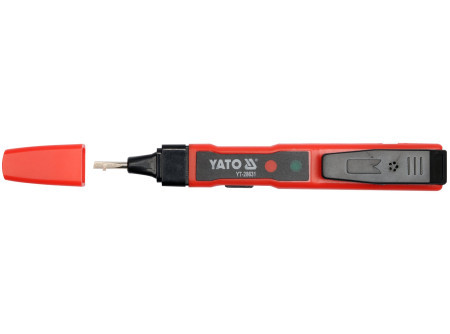

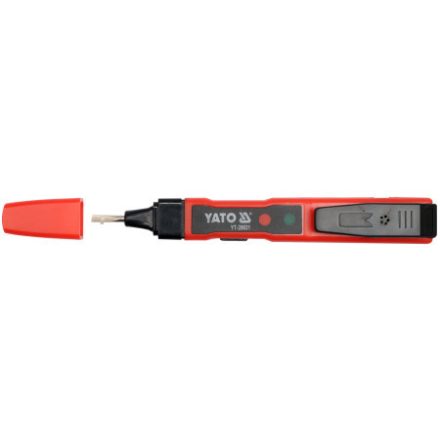

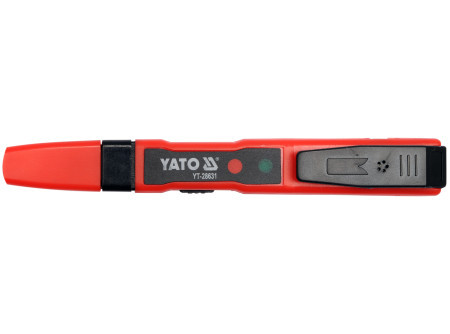

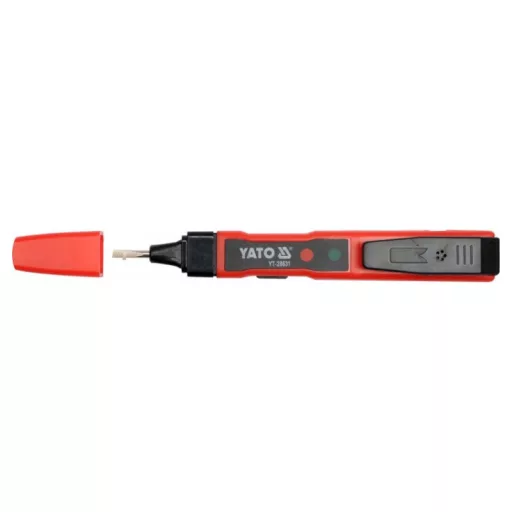

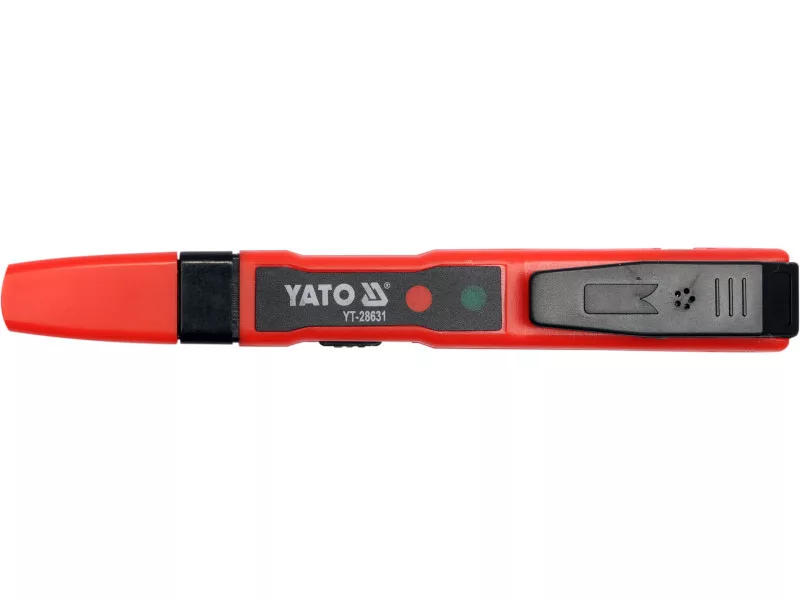

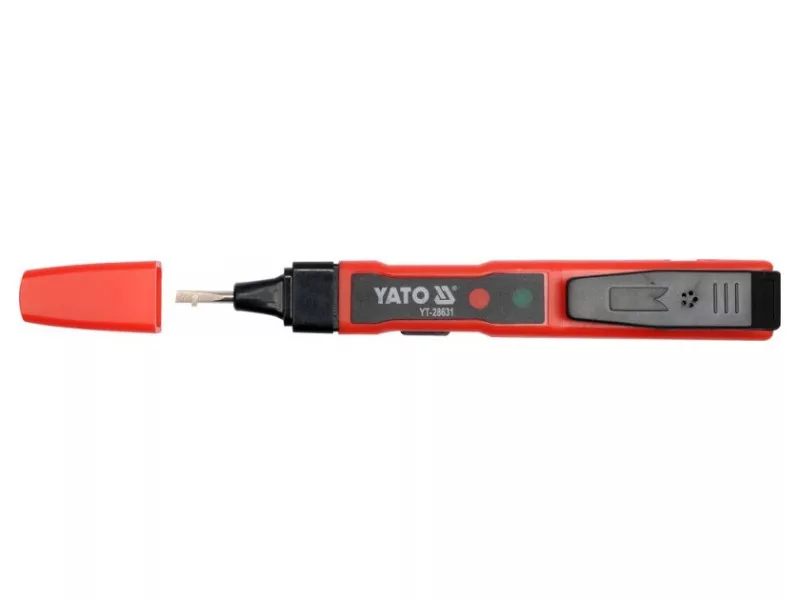

Der YT-28631 Spannungsprüfer ist ein universeller Tester, der unter anderem als traditioneller Prüfschraubendreher und drahtloser Spannungsindikator fungiert. Es ermöglicht die Feststellung der Anwesenheit von elektrischer Spannung, die Erkennung von Wechselspannung, z.B. unter Putz, sowie die Überprüfung der Kontinuität von Leitungen und den Zustand von Batterien oder Akkus. Die Anwesenheit von Spannung wird durch eine leuchtende Diode im Testergehäuse angezeigt.

FUNKTIONEN DES PRÜFSCHRAUBENDREHERS

• Erkennung von Wechselspannung durch Kontaktmethode: 70 - 250V
• Erkennung von Wechselspannung durch Induktionsmethode: 70 - 1000V
• Batterieprüfung durch Kontaktmethode: von 1,5 bis 9V
• Überprüfung der Kontinuität von Leitungen durch Kontaktmethode: 0 - 100MΩ

• Gesamtlänge: 140 mm
• Klingenbreite: 3,0 mm
• Akustische und optische Anzeige (LED)
• Einstellung der Empfindlichkeit des Testers für die Induktionsmethode: [H]och - [L]ow
• Stromversorgung: 2x1,5V; LR44

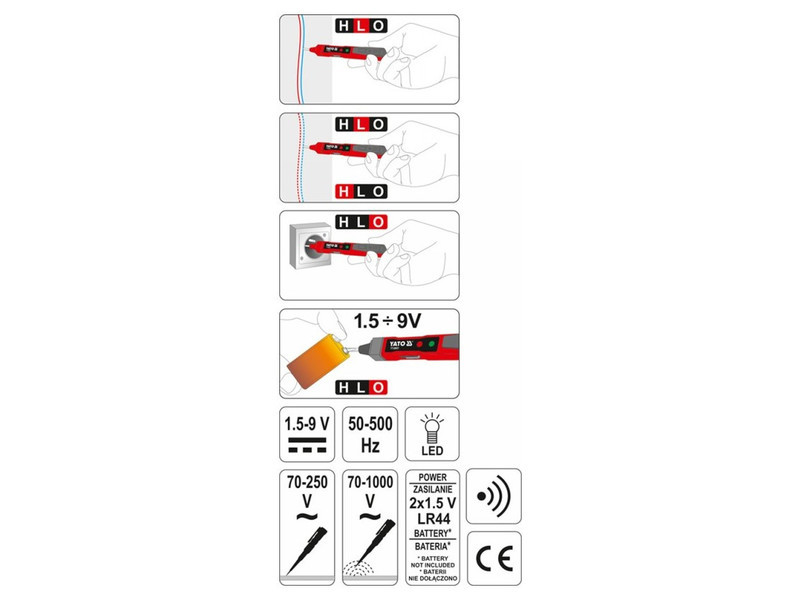

KONTAKTMETHODE

Ermöglicht die Erkennung von Spannung, die Überprüfung von Batterien und Kontinuitätstests. Um die Anwesenheit der Phase zu überprüfen, stellen Sie den Tester in die Position [O] und stecken Sie die Testerklinge in das Steckerloch. Eine leuchtende rote LED zeigt die Anwesenheit der Phase an. Bei dieser Methode wird nicht empfohlen, den Kontakt am Griff zu berühren. Das Berühren des Kontakts verursacht keinen elektrischen Schlag, erhöht jedoch die Empfindlichkeit des Testers und kann zu einer falschen Anzeige führen.

Überprüfung des Batteriezustands

Stellen Sie den Tester in die Position [O]. Dann berühren Sie den Kontakt am Griff und setzen Sie die Testerklinge auf den "+"-Batterieständer, während Sie mit der anderen Hand den "-"-Batterieständer berühren. Wenn die LED leuchtet, bedeutet das, dass noch Spannung in der Batterie vorhanden ist. Der Tester ermöglicht die Überprüfung des Zustands von Batterien oder Akkus, die für den Betrieb verschiedener Elektrogeräte vorgesehen sind, von 1,5V bis 9V. Verwenden Sie diese Methode nicht zur Überprüfung von Batterien oder Akkus mit höheren Spannungswerten. Testen Sie keine Batterien oder Akkus, die an eine elektrische Schaltung angeschlossen sind.

ÜBERPRÜFUNG DER LEITUNGSKONTINUITÄT

Stellen Sie den Tester in die Position [O] oder [L]. Berühren Sie dann den Kontakt am Griff und setzen Sie die Testerklinge an das abisolierte Ende des Drahtes, während Sie mit der anderen Hand das andere abisolierte Ende des Drahtes halten. In der Position [O] wird die Kontinuität des Drahtes durch eine rote LED angezeigt. In der Position [L] leuchtet eine grüne LED und es ist ein akustisches Signal zu hören. Mit dieser Methode ist es verboten, die Kontinuität von aktiven Leitungen in einer elektrischen Schaltung zu überprüfen.

INDUKTIONSMETHODE

Ermöglicht die Erkennung von Wechselspannung, auch unter Putz. Um beispielsweise die Anwesenheit von Spannung in einem isolierten Draht zu überprüfen, stellen Sie den Tester in die Position [L]. Halten Sie dann die Klinge und bringen Sie den metallischen Kontakt am oberen Teil des Griffs nahe an den isolierten Draht. Eine leuchtende grüne LED und ein akustisches Signal informieren Sie über die Anwesenheit von Spannung im getesteten Draht. Sie können die Empfindlichkeit der Methode erhöhen, indem Sie den Schalter von [L] auf [H] umstellen. Diese Methode ermöglicht auch die Erkennung von "nicht berührenden" Brüchen in aktiven elektrischen Leitungen. An der Stelle des Bruchs hört der Tester auf, die Anwesenheit von Spannung anzuzeigen. Sie können den Tester umdrehen und mit dem Spitzenende nach Spannung suchen. Achten Sie jedoch darauf, die Wand nicht zu verkratzen, wenn Sie nach Leitungen unter Putz suchen.
