YATO Phasenstift

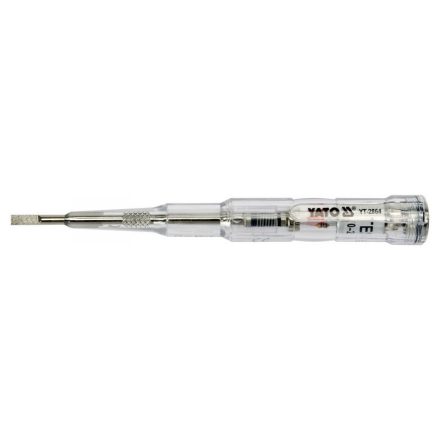

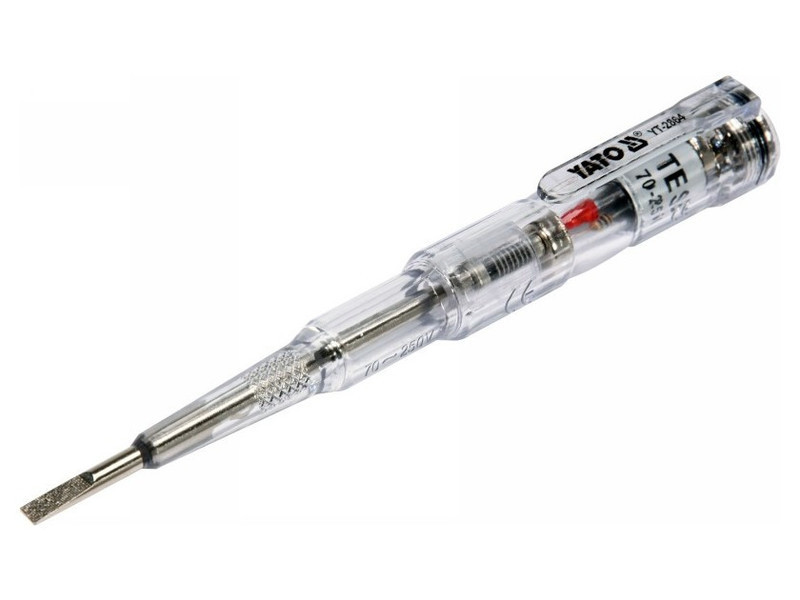

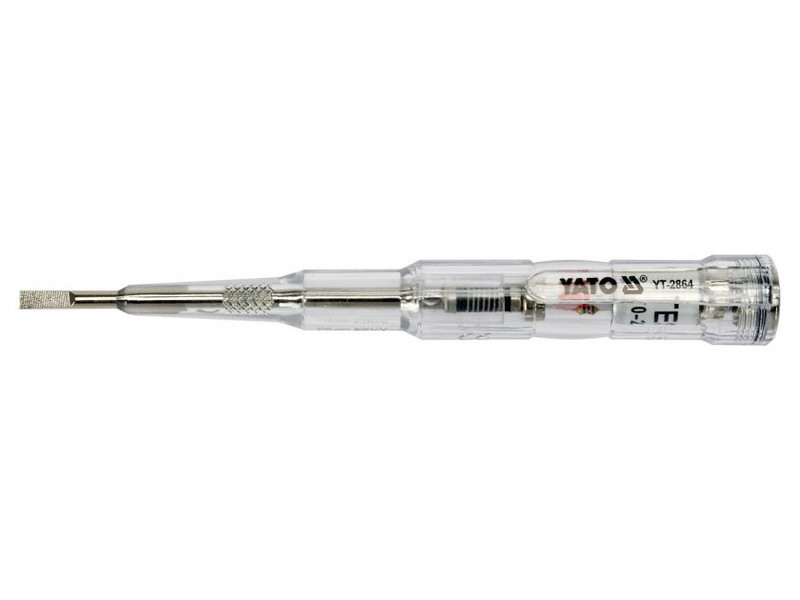

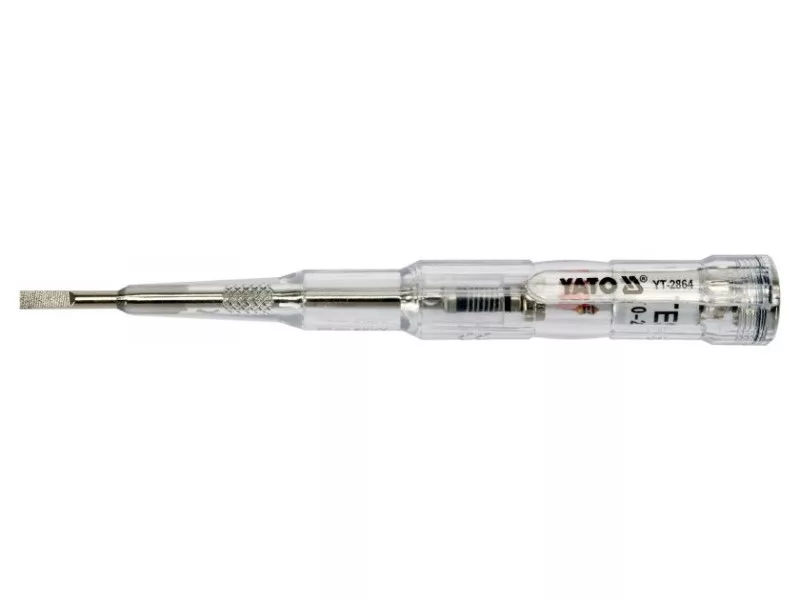

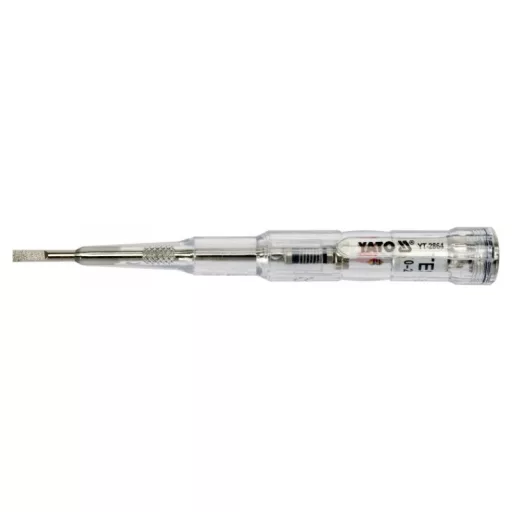

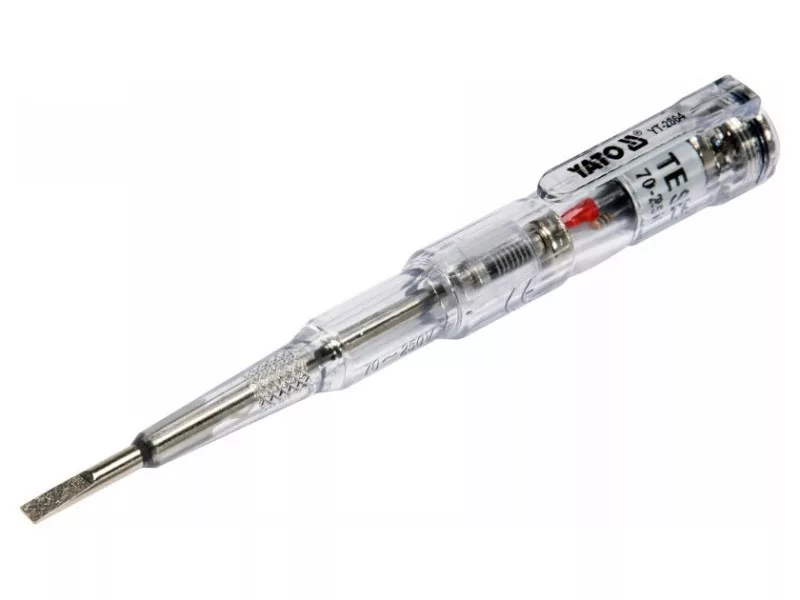

A YT-2864 feszültségmonitor lehetővé teszi az AC feszültség érzékelését, például egy háztartási aljzatban vagy a drótok végén, két módszerrel: érintkezési és indukciós. A készülék lehetővé teszi a felhasználó számára a kábel folytonossági tesztjét és az akkumulátorok vagy újratölthető akkumulátorok állapotának ellenőrzését. A feszültség jelenlétét az a LED jelzi, amely a fogantyú belsejében található.

A PRÓBNIK FUNKCIÓI

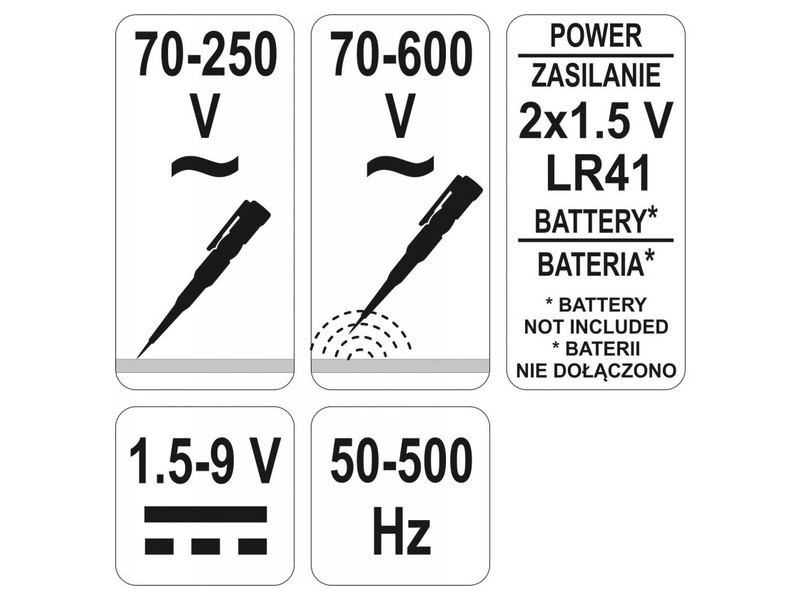

• AC feszültség érzékelési tartománya érintkezéses módszerrel: 70 - 250V
• AC feszültség érzékelési tartománya indukciós módszerrel: 70 - 600V
• akkumulátor érzékelési tartománya érintkezéses módszerrel: 1.5 - 9V
• kábel folytonossági teszt érintkezéses módszerrel: 0 - 50 MΩ

• teljes hossz: 140 mm
• pengeszélesség: 3.5 mm
• tápellátás: 2x1.5V; LR41

ÉRINTKEZÉSI MÓDSZER

Illessze a nyílhegyet az áram alatt lévő áramkörhöz. A LED világítása jelzi az elektromos áram áramlását ezen az elemen. Ezzel a módszerrel nem ajánlott megérinteni a fogantyú tetején található érintkezőt. Az érintkező megérintése nem okoz elektromos sokk veszélyt, de növeli a próbnik érzékenységét, és hamis jelet adhat.

Index Módszer

A módszer lehetővé teszi az AC feszültség érzékelését egy szigetelt dróton. Ehhez fogja meg a próbát a penge szigetelt részénél és közelítse a fogantyú tetején található érintkezőt a szigetelt dróthoz. Amikor a LED világít, azt jelenti, hogy a vizsgált drót éles. A módszer érzékenységét növelheti, ha a próbát a penge szigetelt részétől fogva fogja meg. Ez a módszer lehetővé teszi a „kontaktus nélküli” törés érzékelését egy éles elektromos dróton. A törés helyén a próba abbahagyja a feszültség jelenlétének jelzését.

AKKUMULÁTOROK ÁLLAPOTÁNAK ELLENŐRZÉSE

A próba lehetővé teszi akkumulátorok vagy újratölthető akkumulátorok állapotának ellenőrzését, amelyek különböző elektromos eszközök működtetésére szolgálnak, 1.5V-tól 9V-ig. Illessze a próba pengéjét a „+” jelű akkumulátor pólushoz, érintse meg a fogantyú tetején található érintkezőt, majd érintse meg a „-” jelű akkumulátor pólust. Amikor a LED világít, azt jelenti, hogy az akkumulátor vagy az akkumulátor csomag feltöltött. Ne használja ezt a módszert magasabb feszültségértékel rendelkező akkumulátorok vagy újratölthető akkumulátorok tesztelésére. Ne teszteljen akkumulátorokat vagy akkumulátorokat, amelyek egy elektromos áramkörhöz vannak csatlakoztatva.

KÁBEL FOLYTONOSSÁGÁNAK ELLENŐRZÉSE

Ellenőrizze a drót folytonosságát úgy, hogy a hegyet a drót egyik végére illeszti, majd amíg a fogantyú tetején található érintkezőt tartja, fogja meg a drót másik végét. A LED világítása jelzi a vizsgált drót folytonosságát. Tilos ezzel a módszerrel ellenőrizni az áram alatt lévő drótok folytonosságát egy elektromos áramkörben.
