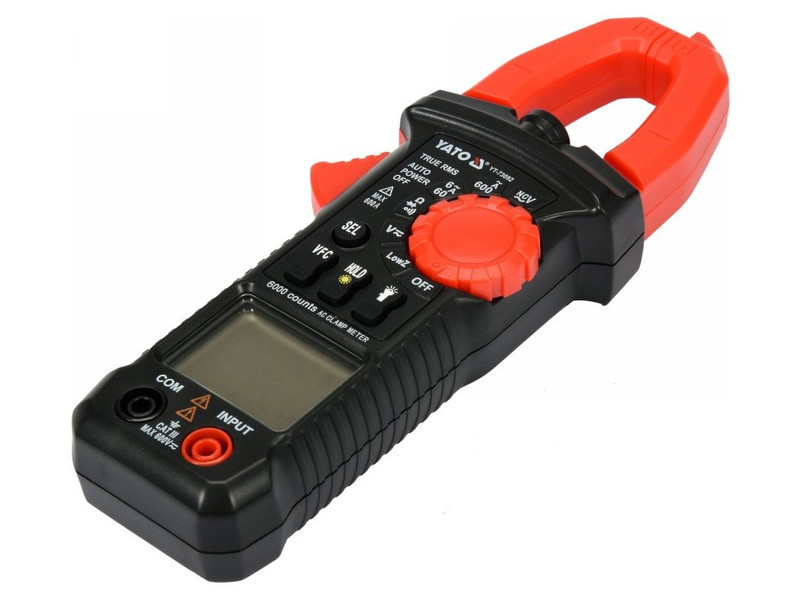

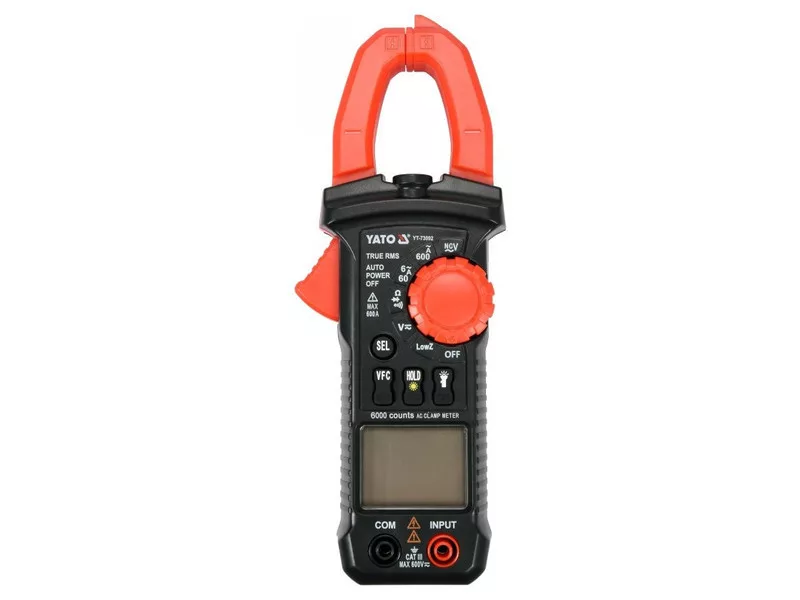

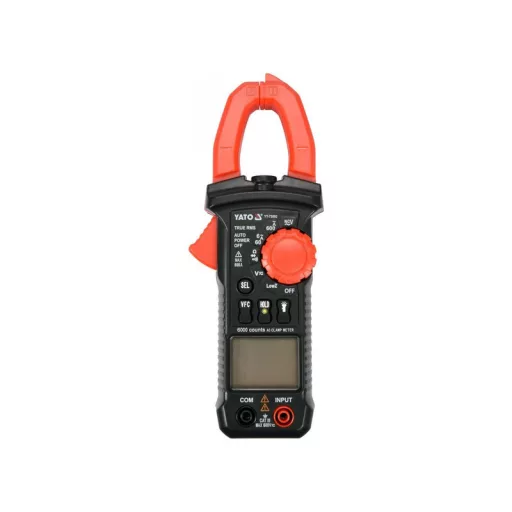

Univerzális csipeszmérő YT-73092 automatikus tartománnyal a legtöbb mutatáshoz, amellyel alapvető és haladó elektromos méréseket végezhet. A mérőműszer mérőcsipeszekkel van felszerelve, amelyek lehetővé teszik az AC áram mérését egyetlen vezetéken az induktív módszerrel. A mérés nélkül történik, hogy a kör áramtalanításra kerülne vagy leválasztanák az áramforrástól, és lehetővé teszi a sokkal nagyobb áramerősség mérését, mint a hagyományos elektromos mérőműszerek.

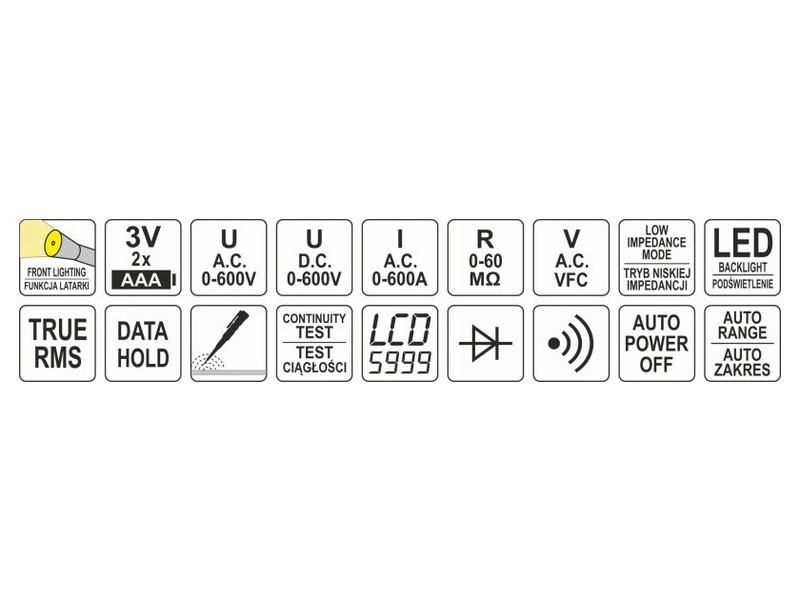

Alapmérések:

• Váltófeszültség mérés: A.C. 0-600 V, TRUE RMS + V.F.C. + LowZ
• Egyenfeszültség mérés: D.C. 0-600 V, LowZ
• Váltóáram mérés: A.C. 0-600 A, TRUE RMS + V.F.C.
• Ellenállás mérés: 0-60 MΩ
• Dióda teszt: IF 1 mA, UR 2.3 V
• Áramkör folytonosság teszt: 0-120 Ω

További mérések:

• Váltófeszültség mérés alacsony impedancia módban: A.C. 0-600 V
• Egyenfeszültség mérés alacsony impedancia módban: D.C. 0-600 V
• Érintés nélküli váltófeszültség érzékelés: NCV

Mérési pontosság:

Példa az AC áram mérésének pontosságának meghatározására. Számítás a mérési eredményre: 30 A

A YT-73092 mérőműszer mérési pontossága ebben a tartományban: ±(2,5%+10), felbontás 0,01 A

• a mérési hiba számításának képlete: (mérési eredmény x 2,5%) + 10 x felbontás
• számítás: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A
• Tényleges eredmény, beleértve a mérési hibát a 30 A indikációhoz = 30 ± 0,85 A

Eredmény, beleértve a mérési hibát a váltófeszültség mérés indikációhoz: 235 V = 235 ± 3,3 V
eredmény, beleértve a mérési hibát az egyenfeszültség mérés indikációhoz: 12 V = 12 ± 0,116 V
A felbontás és a pontosság táblázatát a felhasználói kézikönyvben találja.

Beépített funkciók:

• TRUE RMS - egy ilyen funkcióval rendelkező mérőműszer bemutatja a váltófeszültség/feszültség valós effektív értékét. Az átlagoló mérőműszerektől eltérően az igaz rms értéket mutató eszközök nem csak a szinuszhullámú hullámformákra mutatják a helyes értéket, hanem a magasabb harmonikusok, vagy a négyzetes vagy háromszög alakú hullámformák által torzított szinuszhullámú hullámformákra is. Ez a funkció nélkülözhetetlen, ahol a kapcsoló tápegységek, a motor inverter meghajtók, a HVAC rendszerek stb. megjelennek egy áramkörben.
• NCV - érintés nélküli váltófeszültség érzékelés induktív módszerrel. A mérőműszer érzékeli a feszültség jelenlétét egy szigetelt vezetékben, és jelzi a fázisvezetéket is
• LowZ - váltó- és egyenfeszültség mérés alacsony impedancia módban. A szellemfeszültségnek nevezett jelenség nehezítheti a táphálózatok diagnosztizálását, például ipari épületekben. A feszültség megjelenése egy nem csatlakoztatott vezetéken, amelyben a feszültség indukálódik a hálózatra csatlakoztatott vezetéken keresztül, amely ugyanazon a csatornán fut. A LowZ funkció 10-szer csökkenti a mérőműszer mérőaljzatainak impedanciáját a standard mérési móddal szemben, majd a feszültség mintavételét végző mérőműszer kissé magasabb áramot húz, így lemeríti a vezetékben felhalmozódott töltést. Az eredmény egy olyan feszültségmérés, amely mentes az úgynevezett szellemfeszültségtől.
• V.F.C. - aluláteresztő szűrő. A funkció hasznos lehet például egy elektromotor-vezérlő kimenő feszültségének mérésénél, amely a motor sebességének szabályozásához a frekvencia és a feszültség változását használja (VFD vezérlők). Amikor a funkció be van kapcsolva, a mérőműszer kiszűri a magas frekvenciájú zavart, például egy PWM jelből, és csak az alacsony frekvenciát hagyja. Így a szűrő lehetővé teszi a motorba áramló feszültség/áram effektív értékének pontos mérését
• AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mérünk egy manuális tartománybeállítású mérőműszerrel a forgókapcsoló segítségével, végezzünk méréseket sorban a legnagyobb tartománytól kezdve a legpontosabb eredményt adó tartományig - máskülönben kockázatot vállalunk a készülék megrongálásával. Másrészről, ha az AUTO funkcióval rendelkező multimeterrel mérünk, csak egy mérést kell végeznünk, és a mérőműszer automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO módban indul
• SEL - a mérési mód megváltoztatása, például AC-ről DC feszültségmérésre, a dióda teszt kapcsolása áramkör folytonosság tesztelésre vagy ellenállásmérésre
• HOLD - a jelenleg mért érték megjelenítése a kijelzőn

További információ:

• LCD kijelző, maximálisan megjelenített pontszám: 5999
• a képernyő háttérvilágítása
• a csipeszek mérőterének megvilágítása
• hallható jelzés az áramkör folytonosságának tesztelésekor, ha az ellenállás 60 Ω alatt van
• lehetőség a dióda és az áramkör folytonosságának tesztelésének külön bekapcsolására
• a csipeszek 26 mm-ig nyílnak és lehetővé teszik egyetlen vezeték mérését, amelynek maximális átmérője 18 mm

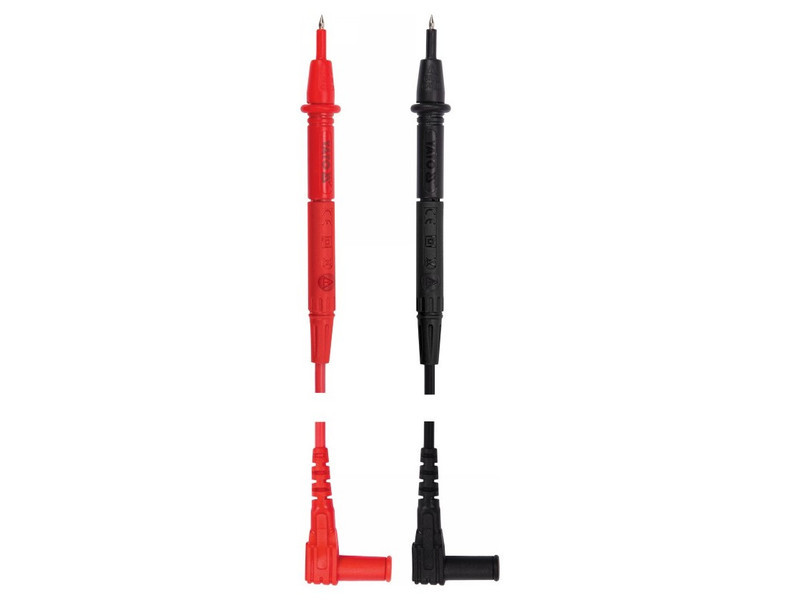

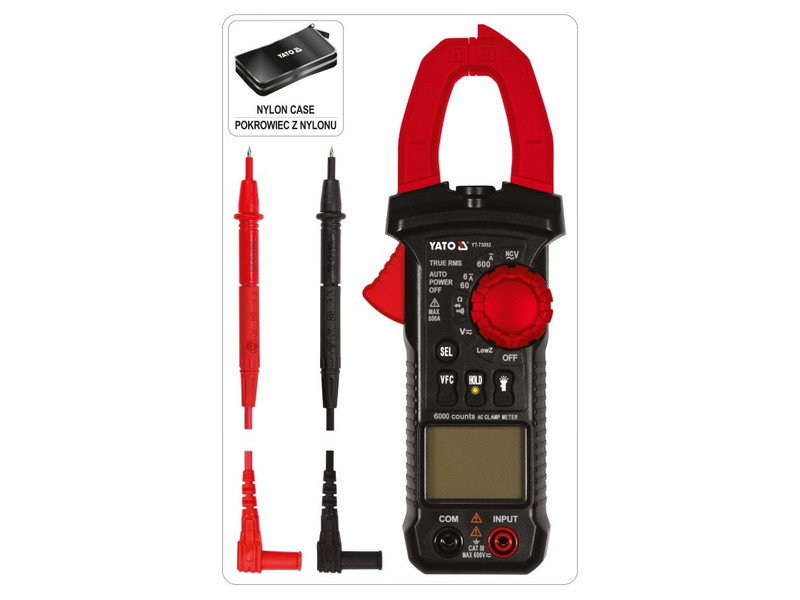

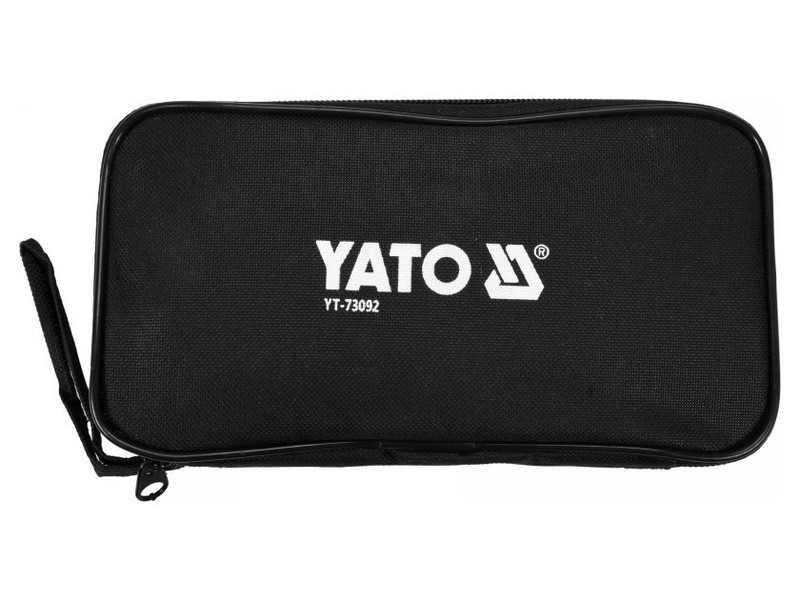

• mérőszondák és hordozó tok mellékelve
• túlterhelés elleni védelemmel ellátott kialakítás
• a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után
• alacsony akkumulátorállapot jelző
• tápellátás: két 1,5 V-os (AAA) elem

Figyelem!

Az árammérés csipeszmérőkkel egyetlen vezetőn, egyetlen vezetéken történik. A többvezetékes kábelre történő csipesz rögzítése anélkül, hogy az egyetlen vezetőt elszigetelnék, hibás eredményt mutat, vagy nulla áramátfolyást mutat.
