YATO Digitalmultimeter

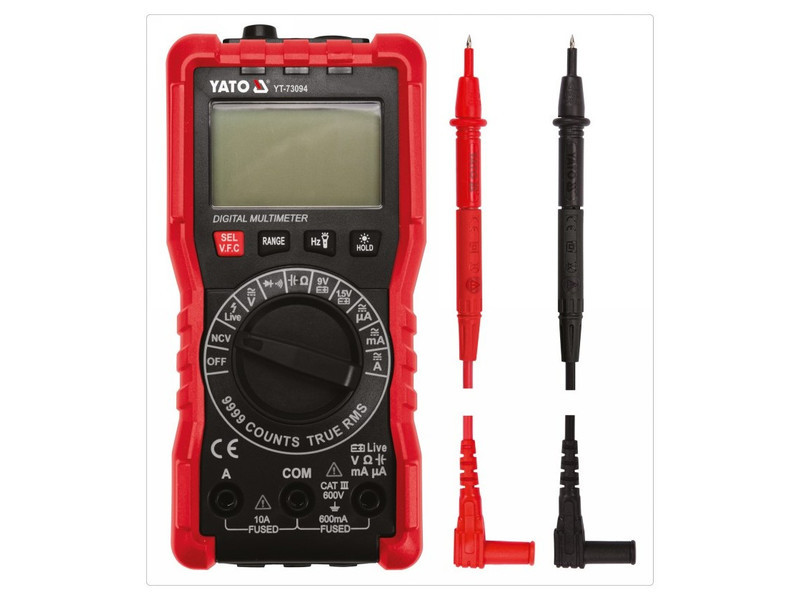

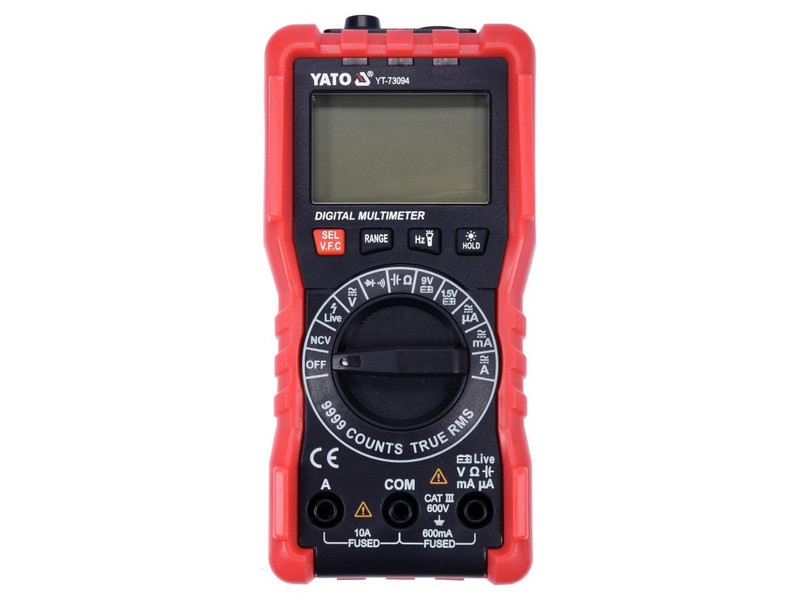

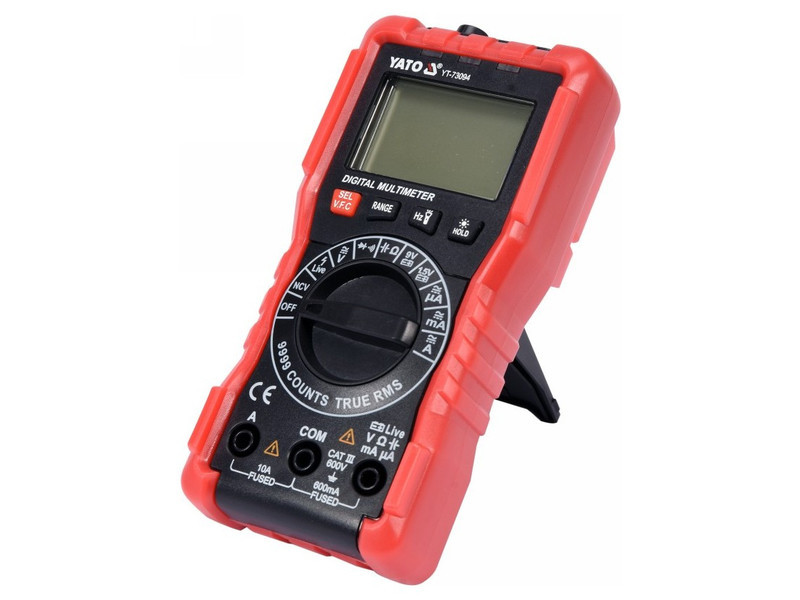

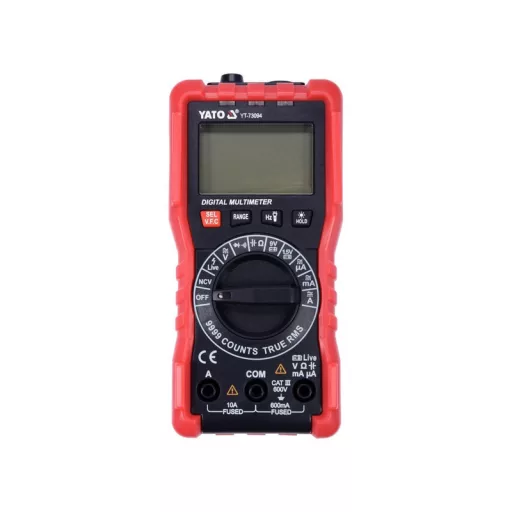

Das YT-73094 Universal-Messgerät mit TRUE RMS-Funktion und automatischer Bereichswahl ermöglicht grundlegende und spezielle elektrische Messungen bei jeder Messung. Eine weitere nützliche Option ist die Erkennung von Wechselspannung ohne Kontakt sowie die Erkennung von Phasenleitungen durch die Isolierung. Mit dem 1,5V und 9V Batterietest können wir die Batteriespannung unter Last überprüfen, um den Zustand zu beurteilen und die Notwendigkeit eines Austauschs zu bestätigen oder auszuschließen.

Grundmessungen:

• Wechselspannungsmessung: A.C. 0-600 V, TRUE RMS + V.F.C.
• Gleichspannungsmessung: D.C. 0-600 V
• Wechselstrommessung: A.C. 0-10 A, TRUE RMS + V.F.C.
• Gleichstrommessung: D.C. 0-10 A
• Widerstandsmessung: 0-9,999 MΩ
• Diodentest: IF 1 mA, UR 3.3 V
• Kontinuitätstest: 0-30 Ω

Weitere Messungen:

• Kondensatormessung: 0-99.99 mF
• Frequenzmessung: 0-60 kHz
• Kontaktlose Wechselspannungserkennung: NCV
• 1.5V Batterietest, mit ca. 30 Ω Lastwiderstand
• 9V Batterietest, mit ca. 300 Ω Lastwiderstand

Messgenauigkeiten:

Beispiel zur Bestimmung der Genauigkeit bei der Messung der Wechselspannung. Berechnung basiert auf dem Messergebnis: 235 V

• Die Genauigkeit des YT-73094 Messgeräts in diesem Bereich: ±(1.2% + 3), Auflösung 0.1 V
• Formel zur Berechnung des Messfehlers: (Messergebnis x 1.2%) + 3 x Auflösung
• Berechnung: (235 x 1.2%) + 3 x 0.1 = 2.82 + 0.3 = 3.12 V

Tatsächliches Ergebnis unter Berücksichtigung des Messfehlers für die Anzeige 235 V = 235 ± 3.12 V

• Ergebnis unter Berücksichtigung des Messfehlers für die Anzeige der Gleichspannungsmessung: 12 V = 12 ± 0.114 V
• Ergebnis unter Berücksichtigung des Messfehlers für die Anzeige der Wechselstrommessung: 8 A = 8 ± 0.15 A

Die Tabelle mit Auflösung und Genauigkeit finden Sie im Benutzerhandbuch.

Eingebaute Funktionen:

• TRUE RMS - Ein Messgerät mit dieser Funktion zeigt den Effektivwert der Wechselspannung/Strom an. Im Gegensatz zu Durchschnittsmessgeräten zeigen Geräte mit Effektivwert nicht nur den korrekten Wert für Sinuswellen, sondern auch für verzerrte Sinuswellen, z.B. höhere Harmonische oder Rechteck- oder Dreieckwellen. Eine obligatorische Funktion, wo Wechselstromversorgungen, Motor-Inverter-Antriebe, HVAC-Systeme usw. im Stromkreis vorhanden sind.
• NCV - Kontaktlose Wechselspannungserkennung durch induktive Methode. Das Messgerät erkennt die Anwesenheit von Spannung in einem isolierten Draht und identifiziert auch den Phasenleiter
• V.F.C. - Tiefpassfilter. Diese Funktion ist nützlich z.B. beim Messen der Ausgangsspannung eines Elektromotor-Controllers, der die Motorgeschwindigkeit durch Änderung der Frequenz und der Spannung steuert (VFD-Controller). Wenn die Funktion aktiviert ist, filtert das Messgerät Hochfrequenzstörungen heraus, z.B. aus einem PWM-Signal, und lässt nur die niedrige Frequenz durch. So ermöglicht der Filter eine genaue Messung des Effektivwerts von Spannung/Strom, der in den Motor fließt
• Testen von 1,5- und 9-Volt-Batterien - Das Messgerät entnimmt während des Tests eine kleine Menge Strom aus der Batterie, um 100%ige Informationen zu erhalten, ob die Energiequelle in der Lage sein wird, unsere Geräte zu versorgen. Für vollständige Informationen empfiehlt es sich, zunächst die Gleichspannung zu messen und dann das Ergebnis mit dem Wert aus dem Batterietest zu vergleichen. Ein zu großer Spannungsabfall oder eine zu niedrige Spannung ist ein eindeutiges Signal, dass die Energiequelle ausgetauscht werden muss
• AUTO - Automatische Einstellung des Messbereichs. Wenn Sie unbekannte Werte mit einem Messgerät mit manuellem Bereich messen, führen Sie die Messungen nacheinander durch, beginnend mit dem größten Bereich bis hin zum Bereich, der das genaueste Ergebnis liefert - andernfalls riskieren Sie eine Beschädigung des Geräts. Im Gegensatz dazu benötigen Sie bei einem Multimeter mit AUTO-Funktion nur eine Messung, und das Messgerät findet automatisch den optimalen Bereich. Das Messgerät startet standardmäßig im AUTO-Modus
• RANGE - Manuelle Änderung des Messbereichs. Eine nützliche Funktion, wenn Sie viele Komponenten mit dem gleichen Wert überprüfen, z.B. eine Reihe von Widerständen. Das manuelle Einstellen des Bereichs verkürzt die Zeit für solche Messungen erheblich
• SEL - Ändern des Messmodus, z.B. von AC auf DC Spannungsmessung
• DATA HOLD - Halten des aktuell gemessenen Werts auf dem Display

Weitere Informationen:

• LCD-Display, maximal angezeigtes Ergebnis: 9999
• Display-Hintergrundbeleuchtung und Taschenlampenfunktion
• Akustisches Signal beim Kontinuitätstest, wenn der Widerstand unter 30 Ω liegt
• Automatisches Umschalten vom Diodentest auf den Kontinuitätstest, wenn der Schaltungswiderstand unter 50 Ω liegt (es ist nicht möglich, das Messgerät nur auf Diodentest zu stellen)

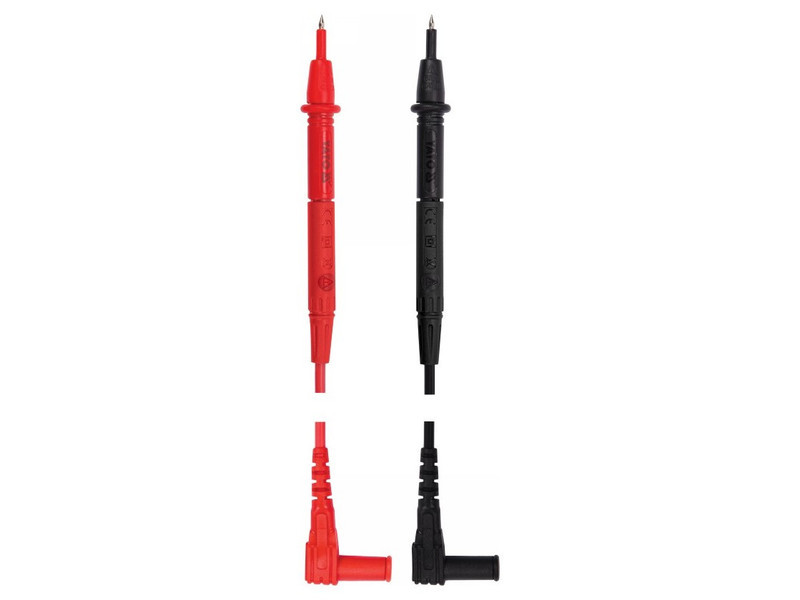

• Messsonden im Lieferumfang enthalten
• Konstruktion mit Überlastschutz
• ABS-Kunststoffgehäuse + sogenanntes Case, d.h. Gummibeschichtung zum Schutz des Messgeräts vor mechanischen Beschädigungen
• Automatisches Ausschalten des Messgeräts
• Anzeige für niedrigen Batterieladezustand
• Stromversorgung: zwei 1,5-Volt-Batterien (AAA)
