YATO Drahtdetektor und -tester

Das YT-73137 Kabelsuchgerät ist ein Kabelprüf- und Ortungsgerät. Es wird verwendet, um den Verlauf eines Kabels in einer Wand zu bestimmen, ein Netzwerkkabel in einem Serverraum zu identifizieren, einen Bruch im elektrischen System eines Autos zu lokalisieren, die Reihenfolge der Anschlüsse in einem RJ-45-Kabel zu überprüfen und den Zustand einer Telefonleitung zu überprüfen.

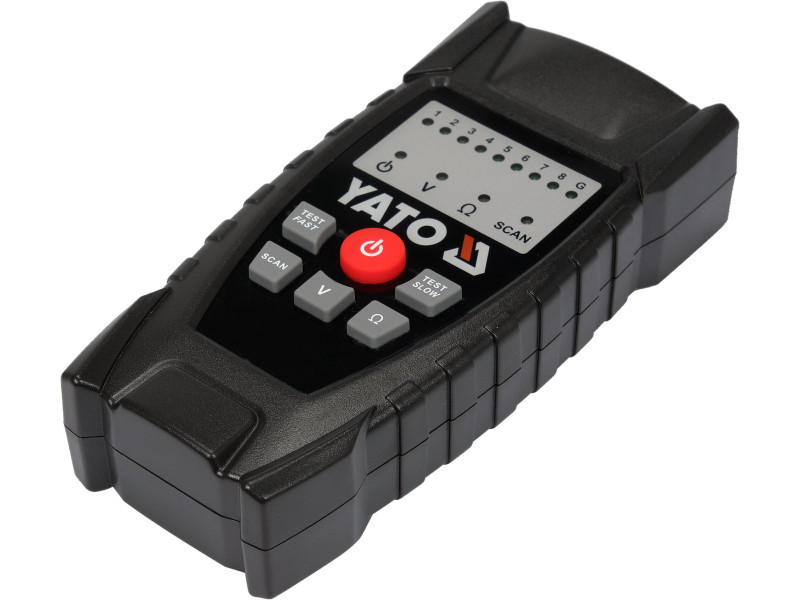

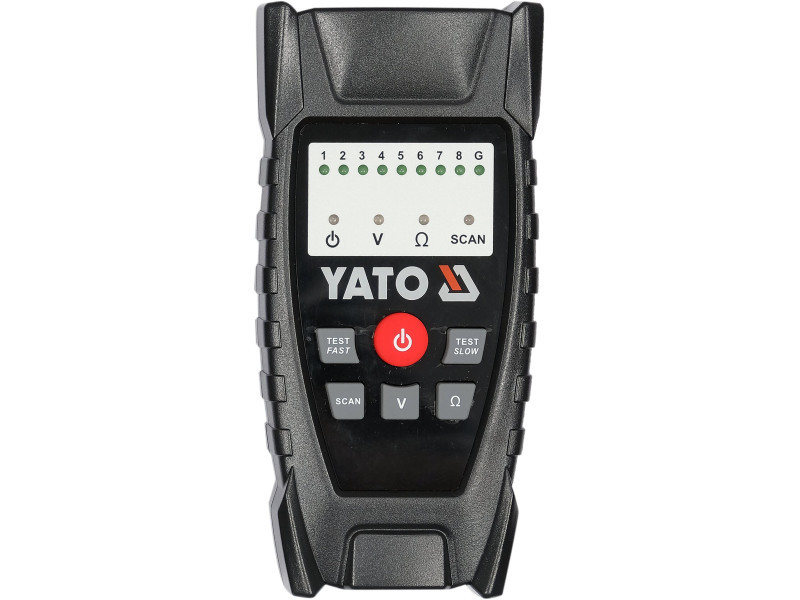

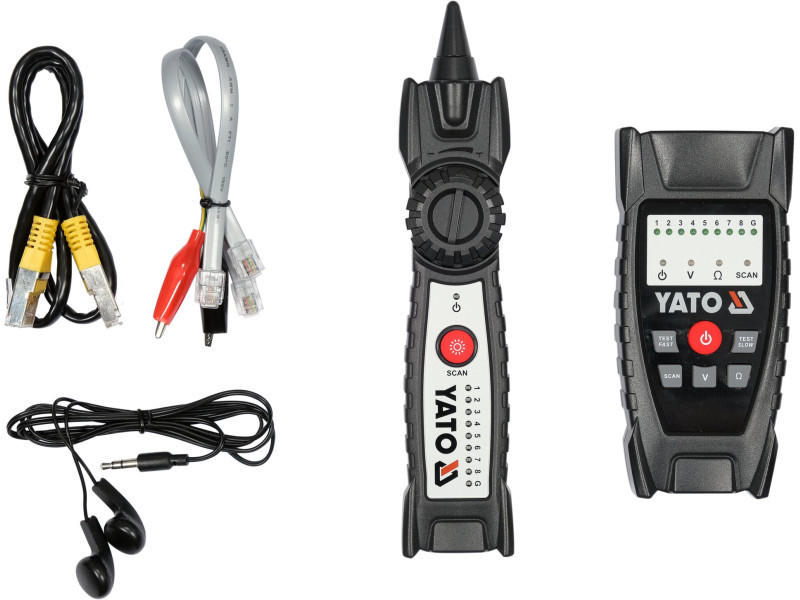

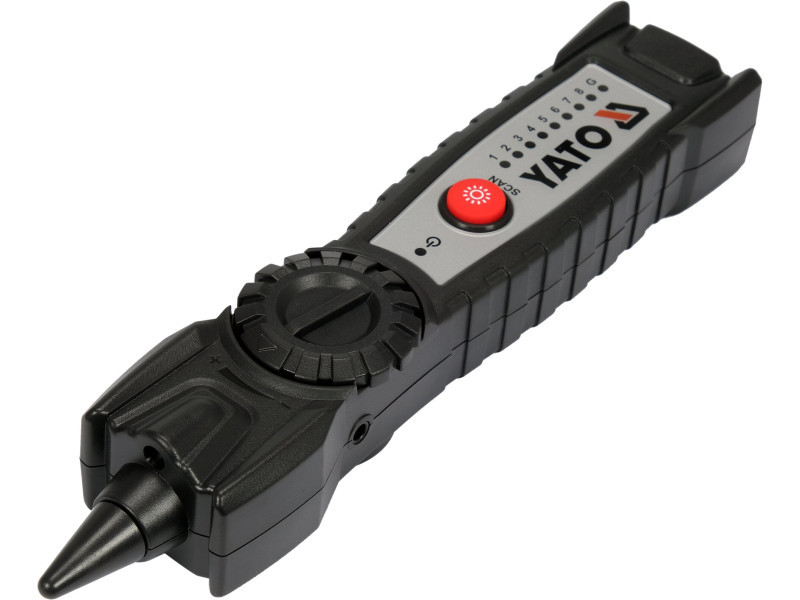

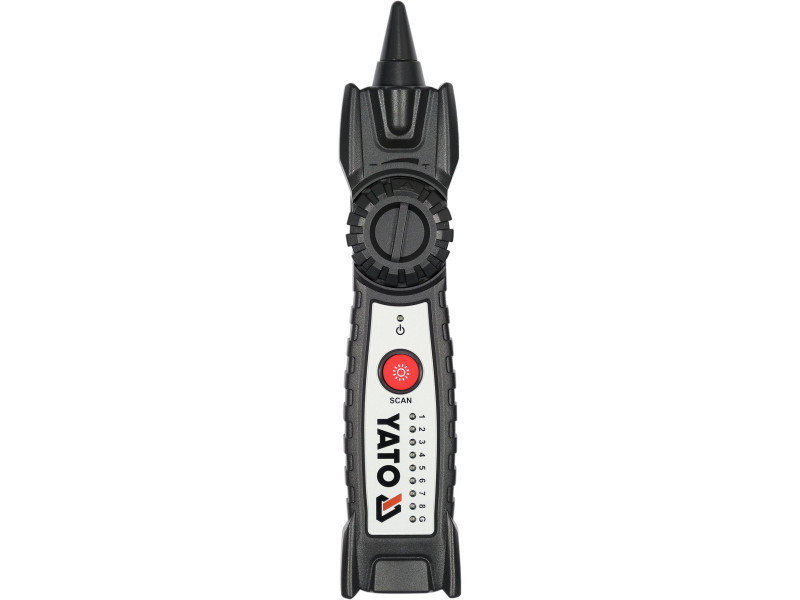

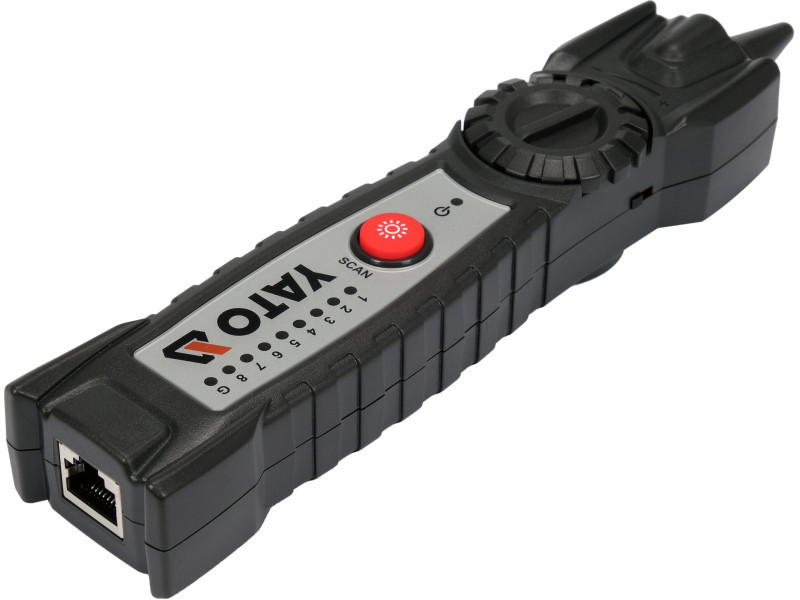

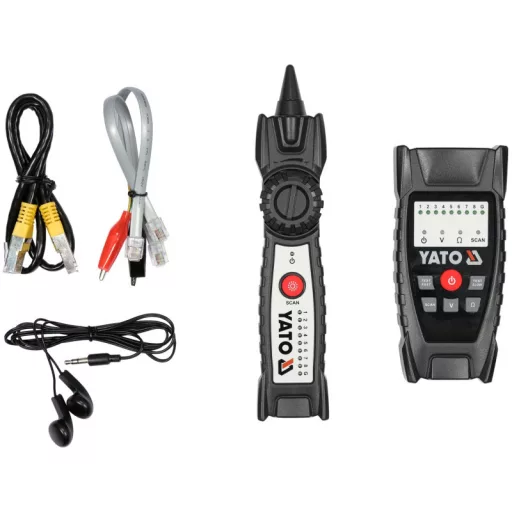

Es besteht aus zwei Geräten: einem Sender und einem Empfänger. Der Sender wird an das zu suchende Kabel angeschlossen und sendet nach Aktivierung der SCAN-Funktion ein Signal auf einer vom Empfänger erkannten Frequenz. Der Empfänger kann das Signal drahtlos aufnehmen, auch mehrere Zentimeter* vom gesuchten Kabel entfernt.

Störungsfrei. Der vom Empfänger empfangene Signal wird in ein rausch- und knisterfreies Geräusch umgewandelt. Die Leistung des Senders ermöglicht es, dass das Signal mindestens 1 Kilometer durch das Kabel übertragen wird. Die eingebaute Klinkenbuchse am Empfänger ermöglicht z.B. den Anschluss des mitgelieferten Kopfhörers.

• Gehäusematerial: ABS
• einstellbare Signalverfolgungsempfindlichkeit/Lautstärke
• Senderabmessungen und -gewicht: 63 x 134 x 31 mm / 138 g
• Empfängerabmessungen und -gewicht: 40 x 200 x 32 mm / 120 g
• Stromversorgung des Senders: 3 x AAA - 1.5V Batterien
• Stromversorgung des Empfängers: 6F22 - 9V Batterie
• Niedrige Batterieladeanzeige

Funktionen:

• Bestimmung des Standortes und des Verlaufs des Kabels
• Lokalisierung eines Bruchs im Kabel

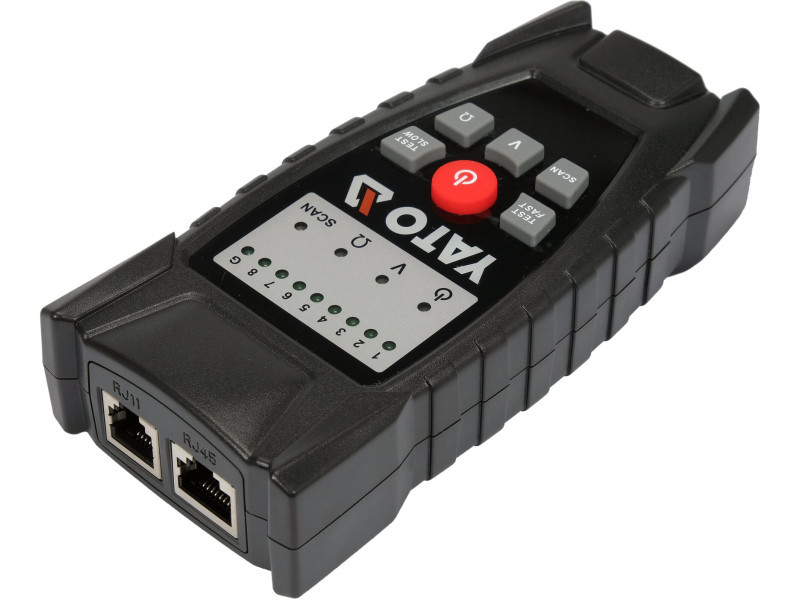

• Überprüfung der Reihenfolge der Anschlüsse in einem RJ45-Kabel
• Überprüfung der Spannung in einer Telefonleitung
• Überprüfung der Polarität der Spannung in einer Telefonleitung
• Überprüfung auf Vorhandensein eines Kurzschlusses

Die Lokalisierung von Drähten in einer Wand sollte aus Sicherheitsgründen ohne Netzspannung im betreffenden Draht durchgeführt werden.

^{*Der Empfänger wird ein stärkeres Signal auffangen, wenn eine der Krokodilklemmen des Senders an die Erde angeschlossen ist. Die Erde kann die Erdleitung des Haushaltsstromnetzes sein oder, wenn keine andere Möglichkeit besteht, unser Körper, der den Boden berührt. Interne Tests haben bestätigt, dass das durch das Kabel übertragene Signal aus einer Entfernung von 15 cm vom Empfänger empfangen wird (Messung ohne Hindernisse zwischen Empfänger und Kabel).}
